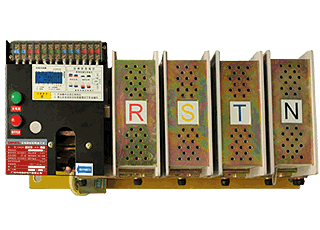

DNQ8系列双电源自动转换开关（以下简称ATS）是PC级ATS（不带过载和短路保护脱扣器），适用于交流50Hz额定
电压400V的双电源配电系统，作为两路电源转换之用。在通讯、军事、消防、医院、金融、高层楼寓、矿山等单位的重要
设施及冶炼、化工、造纸等企业连续工艺流程不允许间断供电，因而需采用双电源供电，以满足在线电源发生故障（欠压、
失压、缺相等）时，由ATS自动迅速地转换到处于正常状态的另一路电源继续向负载供电，确保供电的可靠性。
      使用本系列ATS的配电系统，应在主电路中另外配置适用的过载和短路保护电器，以便对负载和线路及电源设备进行
保护，避免因过载和短路造成损坏和事故。
      DNQ8系列ATS符合：IEC60947-6-1、GB/T14048.11标准。

电器型式、特点和功能：
1、主电路：
① PC级，不具备过载和短路保护；
② 主触头二位结构，ATS总是处于一路电源接通而另一路电源断开的状态，无中间位置；
③ 电磁操作，转换速度快，电气和机械联锁可靠；
④ 额定接通和分断能力强。

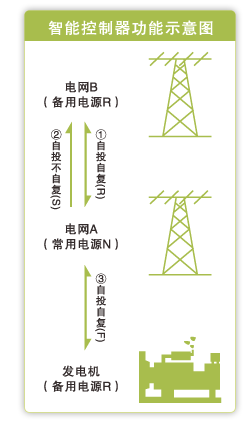

2、智能控制器：
① 按转换电源类型分：DNK-A型：电网--电网；DNK-B型：电网--发电机。
② 按安装方式分：

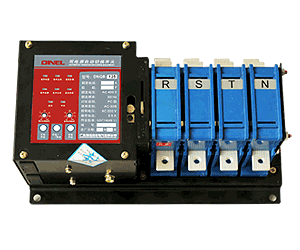

一体式：控制器安装在ATS的开关本体上（仅限Inm=125A）；
分体式：控制器与ATS开关本体分离，可装在成套设备柜体面板上，用导线
或用专用电缆（带插接件）与开关本体进行电气连接。
3、操作控制、程序和范围：
① 自投自复主电优先模式：当主电源正常时，由主电源供电；当主电源异
常（失压、欠压、过压或缺相），自动转换至正常状态的备用电源；当主电
源恢复正常时，自动转换至主电源供电；
② 备用电源转换的可行性：备用电源电压达到0.85Ue及以上，ATS才能由
异常的主电源转换至备用电源；
③ 主电源欠压转换值≤ 0.7Ue，返回转换电压值≥ 0.85Ue；
④ 主电源过压转换值≥ 1.3Ue，过电压返回值≤ 1.15Ue；
⑤ 控制器设有自动/手动控制选择按键，当选择自动，即为自投自复主电优
先模式。当选择手动时，可手按键强行转换至任一路电源供电。在控制器不
工作时，可用手柄进行转换（不带负载）；
⑥ 选择DNK-B（电网--发电）型控制器，当主电源异常经延时约3秒输出发电机组启动信号；发电电压≥ 0.85Ue时转
换至发电机供电。当主电源正常后延时约3秒关闭发电机，转换至主电源供电。
4、动作时间：ATS固有转换动作时间≤ 1s；控制器人为延时0~30s可调。

主要技术性能参数：

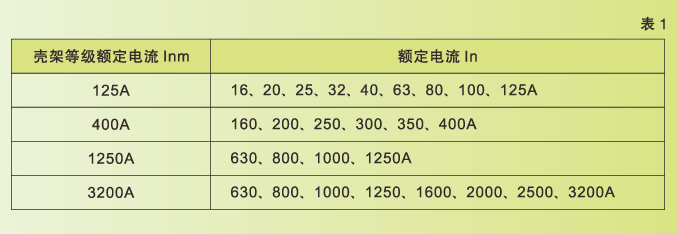

1、壳架等级额定电流Inm和额定电流In见表1：

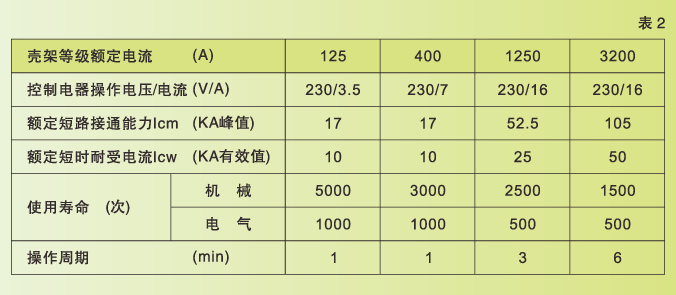

2、电气性能和使用寿命见表2：
